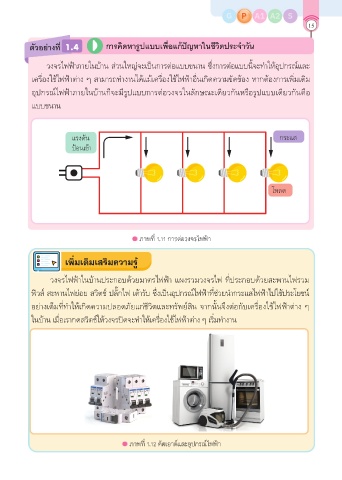

ตัวอย่างที่ 1.4 การคิดหารูปแบบเพื่อแก้ปัญหาในชีวิตประจำาวัน
วงจรไฟฟ้าภายในบ้าน ส่วนใหญ่จะเป็นการต่อแบบขนาน ซ่งการต่อแบบนี้จะทาให้อุปกรณ์และ
ำ
ึ
ำ
ื
ื
ิ
เคร่องใช้ไฟฟ้าต่าง ๆ สามารถทางานได้แม้เคร่องใช้ไฟฟ้าอื่นเกิดความขัดข้อง หากต้องการเพ่มเติม
อุปกรณ์ไฟฟ้าภายในบ้านก็จะมีรูปแบบการต่อวงจรในลักษณะเดียวกันหรือรูปแบบเดียวกันคือ
แบบขนาน
แรงดัน กระแส
ป้อนเข้า
โหลด
ภาพที่ 1.11 การต่อวงจรไฟฟ้า
เพิ่มเติมเสริมคว�มรู้
ี
่
้
้
้
วงจรไฟฟาในบานประกอบด้วยมาตรไฟฟา แผงรวมวงจรไฟ ทประกอบด้วยสะพานไฟรวม
ฟิวส์ สะพานไฟย่อย สวิตช์ ปลั๊กไฟ เต้ารับ ซึ่งเป็นอุปกรณ์ไฟฟ้าที่ช่วยนำากระแสไฟฟ้าไปใช้ประโยชน์
อย่างเต็มท่ทาให้เกิดความปลอดภัยแก่ชีวิตและทรัพย์สิน จากนั้นจึงต่อกับเคร่องใช้ไฟฟ้าต่าง ๆ
ื
ำ
ี
ในบ้าน เมื่อเรากดสวิตช์ให้วงจรปิดจะทำาให้เครื่องใช้ไฟฟ้าต่าง ๆ เริ่มทำางาน
ภาพที่ 1.12 คัตเอาต์และอุปกรณ์ไฟฟ้า
