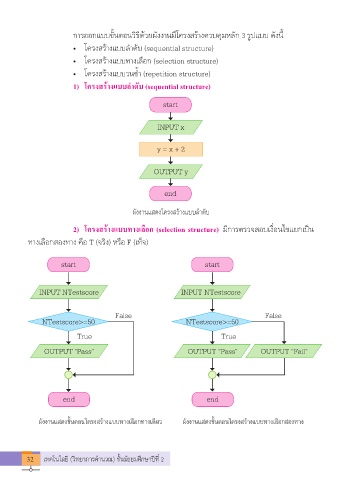

ก�รออกแบบขั้นตอนวิธีด้วยผังง�นมีโครงสร้�งควบคุมหลัก 3 รูปแบบ ดังนี้

• โครงสร้�งแบบลำ�ดับ (sequential structure)
• โครงสร้�งแบบท�งเลือก (selection structure)

• โครงสร้�งแบบวนซำ้� (repetition structure)
1) โครงสร้างแบบลำาดับ (sequential structure)

start

INPUT x

y = x + 2

OUTPUT y

end

ผังงานแสดงโครงสร้างแบบลำาดับ

2) โครงสร้างแบบทางเลือก (selection structure) มีก�รตรวจสอบเงื่อนไขแยกเป็น
ท�งเลือกสองท�ง คือ T (จริง) หรือ F (เท็จ)

start start

INPUT NTestscore INPUT NTestscore

False False
NTestscore>=50 NTestscore>=50

True True

OUTPUT “Pass” OUTPUT “Pass” OUTPUT “Fail”

end end

ผังงานแสดงขั้นตอนโครงสร้างแบบทางเลือกทางเดียว ผังงานแสดงขั้นตอนโครงสร้างแบบทางเลือกสองทาง
