Page 29 - หนังสือเรียนเทคโนโลยี (วิทยาการคำนวณ) ม.4

P A1 A2 S
G P
29

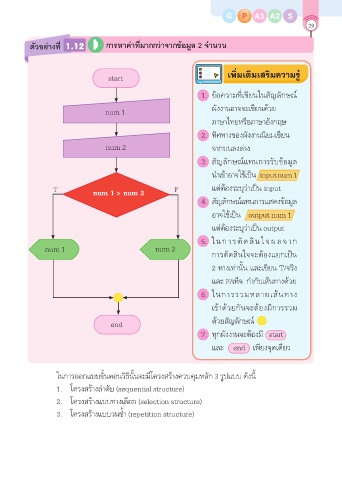

ตัวอย่างที่ 1.12 การหาค่าที่มากกว่าจากข้อมูล 2 จำานวน

start เพิ่มเติมเสริมคว�มรู้

ี
1. ข้อความท่เขียนในสัญลักษณ ์
num 1 ผังงานอาจจะเขียนด้วย
ภาษาไทยหรือภาษาอังกฤษ
2. ทิศทางของผังงานนิยมเขียน
num 2 จากบนลงล่าง

3. สัญลักษณ์แทนการรับข้อมูล

นำาเข้าอาจใช้เป็น input num 1
T num 1 > num 2 F แต่ต้องระบุว่าเป็น input

4. สัญลักษณแทนการแสดงข้อมูล
์
อาจใช้เป็น output num 1

แต่ต้องระบุว่าเป็น output
5. ในการตัดสินใจผลจาก
num 1 num 2
การตัดสินใจจะต้องแยกเป็น
2 ทางเท่านั้น และเขียน T/จริง

และ F/เท็จ กำากับเส้นทางด้วย
้
6. ในการรวมหลายเสนทาง
เข้าด้วยกันจะต้องมีการรวม

end ด้วยสัญลักษณ์
7. ทุกผังงานจะต้องมี start
และ end เพียงจุดเดียว

ในการออกแบบขั้นตอนวิธีนั้นจะมีโครงสร้างควบคุมหลัก 3 รูปแบบ ดังน ี้
1. โครงสร้างลำาดับ (sequential structure)
2. โครงสร้างแบบทางเลือก (selection structure)

ำ
3. โครงสร้างแบบวนซ้า (repetition structure)
