4.2 ผังงาน (Flowchart)
ี
เป็นการอธิบายขั้นตอนวิธี โดยใช้สัญลักษณ์ท่มีความหมายแตกต่างกันมาเรียงต่อกันเป็น
ื
ำ
ี
ลำาดับข้น และมีเส้นท่อยู่ระหว่างสัญลักษณ์เพ่อบอกทิศทางการทางาน โดยสถาบันมาตรฐานแห่งชาต ิ
ั
อเมริกา (The American National Standard Institute : ANSI) ได้กำาหนดสัญลักษณ์มาตรฐาน
เพื่อให้สื่อสารได้ตรงกัน ดังตารางต่อไปนี้

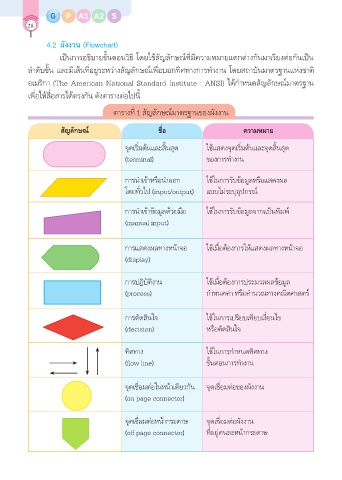

ตารางที่ 1 สัญลักษณ์มาตรฐานของผังงาน
สัญลักษณ์ ชื่อ คว�มหม�ย
จุดเริ่มต้นและสิ้นสุด ใช้แสดงจุดเริ่มต้นและจุดสิ้นสุด
(terminal) ของการทำางาน
การนำาเข้าหรือนำาออก ใช้ในการรับข้อมูลหรือแสดงผล
โดยทั่วไป (input/output) แบบไม่ระบุอุปกรณ์
การนำาเข้าข้อมูลด้วยมือ ใช้ในการรับข้อมูลจากแป้นพิมพ์
(manual input)
การแสดงผลทางหน้าจอ ใช้เมื่อต้องการให้แสดงผลทางหน้าจอ
(display)
การปฏิบัติงาน ใช้เมื่อต้องการประมวลผลข้อมูล
(process) กำาหนดค่า หรือคำานวณทางคณิตศาสตร์
การตัดสินใจ ใช้ในการเปรียบเทียบเงื่อนไข
(decision) หรือตัดสินใจ
ทิศทาง ใช้ในการกำาหนดทิศทาง
(flow line) ขั้นตอนการทำางาน
จุดเชื่อมต่อในหน้าเดียวกัน จุดเชื่อมต่อของผังงาน
(on page connector)
จุดเชื่อมต่อหน้ากระดาษ จุดเชื่อมต่อผังงาน
(off page connector) ที่อยู่คนละหน้ากระดาษ
