สตาร์ตเตอร์
๖ ๕ ๔
๗ S
แบลลัสต์
๓
สวิตช์ ๑
๒

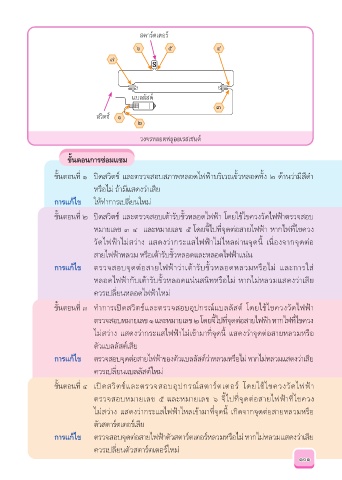

วงจรหลอดฟลูออเรสเซนต์
ขั้นตอนก�รซ่อมแซม
ั
ี
่
ั
ั
ขนตอนท ๑ ปิดสวิตช์ และตรวจสอบสภาพหลอดไฟฟ้าบริเวณข้วหลอดท้ง ๒ ด้านว่ามีสีดำา
้
หรือไม่ ถ้ามีแสดงว่าเสีย
ก�รแก้ไข ให้ทำาการเปลี่ยนใหม่
้
ั
่
ี
ั
ขนตอนท ๒ ปิดสวิตช์ และตรวจสอบเต้ารับข้วหลอดไฟฟ้า โดยใช้ไขควงวัดไฟฟ้าตรวจสอบ
ี
ี
หมายเลข ๓ ๔ และหมายเลข ๕ โดยจ้ไปท่จุดต่อสายไฟฟ้า หากไฟท่ไขควง
ี
วัดไฟฟ้าไม่สว่าง แสดงว่ากระแสไฟฟ้าไม่ไหลผ่านจุดนี้ เนื่องจากจุดต่อ
่
สายไฟฟ้าหลวม หรือเต้ารับขั้วหลอดและหลอดไฟฟ้าแน่น
ก�รแก้ไข ตรวจสอบจุดต่อสายไฟฟ้าว่าเต้ารับข้วหลอดหลวมหรือไม่ และการใส ่
ั
หลอดไฟฟ้ากับเต้ารับข้วหลอดแน่นสนิทหรือไม่ หากไม่หลวมแสดงว่าเสีย
ั
ควรเปลี่ยนหลอดไฟฟ้าใหม่
้
ำ
่
ขนตอนท ๓ ทาการเปิดสวิตช์และตรวจสอบอุปกรณ์แบลลัสต์ โดยใช้ไขควงวัดไฟฟ้า
ี
ั
ี
ี
ี
ตรวจสอบหมายเลข ๑ และหมายเลข ๒ โดยจ้ไปท่จุดต่อสายไฟฟ้า หากไฟท่ไขควง
ี
ไม่สว่าง แสดงว่ากระแสไฟฟ้าไม่เข้ามาท่จุดนี้ แสดงว่าจุดต่อสายหลวมหรือ
ตัวแบลลัสต์เสีย
ก�รแก้ไข ตรวจสอบจุดต่อสายไฟฟ้าของตัวแบลลัสต์ว่าหลวมหรือไม่ หากไม่หลวมแสดงว่าเสีย
ควรเปลี่ยนแบลลัสต์ใหม่
ี
ขนตอนท ๔ เปิดสวิตช์และตรวจสอบอุปกรณ์สตาร์ตเตอร์ โดยใช้ไขควงวัดไฟฟ้า
้
ั
่
ี
ี
ี
ตรวจสอบหมายเลข ๕ และหมายเลข ๖ จ้ไปท่จุดต่อสายไฟฟ้าท่ไขควง
ี
ไม่สว่าง แสดงว่ากระแสไฟฟ้าไหลเข้ามาท่จุดนี้ เกิดจากจุดต่อสายหลวมหรือ
ตัวสตาร์ตเตอร์เสีย
ก�รแก้ไข ตรวจสอบจุดต่อสายไฟฟ้าตัวสตาร์ตเตอร์หลวมหรือไม่ หากไม่หลวมแสดงว่าเสีย
ควรเปลี่ยนตัวสตาร์ตเตอร์ใหม่
